路面橡胶沥青灌缝胶弹性试验仪操作方法

路面橡胶沥青灌缝胶弹性试验仪仪器设备

弹性试验应使用下列仪器设备：

a) 弹性试验仪:

b) 标准贯入球质为27.00g±0.01g,贯入球加连杆总质量为75.00g±0.01g。

c）平底玻璃皿:容积不少于1L,深度不少于80nun。内设有一不锈钢三脚支架，能使盛样皿稳定。

大盛样皿：内径70mm，深45mm。

其他：秒表，温度计、恒温水槽等。

2路面橡胶沥青灌缝胶弹性试验仪试验步骤

试验步骤如下：

按锥入度试验的试验步骤制备试件和调整针入度仪，从恒温为25℃±0.5℃水槽中取出已达到烜溫的盛样皿,吹干试件表面，放在平底玻璃皿中的三脚支架上，玻璃皿中不应盛水。

在贯入球的钢球上涂上一层甘油滑石粉隔离剂.慢慢放下贯入球连杆，用适当位置的反光镜或灯光反射观察,使货入球刚好与试件表面接触。用按钮固定连杆，拉下齿杆与连杆顶端接触，调节刻度盘指针至零。

用手紧压按钮，同时启动秒表，使贯入球自由落下，贯入球贯入时间为5s时，停压按钮，使贳入球连杆固定，拉下齿杆与连杆端接触，读刻度盘指针读数，记为贯入值P(0.1mm)。

左手紧压按钮，同时右手压连杆，使贯入球在10s内匀速压入灌缝胶中10mm,拉下齿杆，此时总贯入值为P+100（0.01mm）固定贯入球5s,将齿杆上推。再按压按钮并保持贯入球在试件表面f使试件回弹20s后，停压按钮，拉下齿杆，记录刻盘指针读数F(0.1mm)。按下式计算弹性恢复率：r=【(P+100)-F】/【(P+100)-P】×100=P+100)-F

式中：r——弹性恢复率，单位为百分比（％)

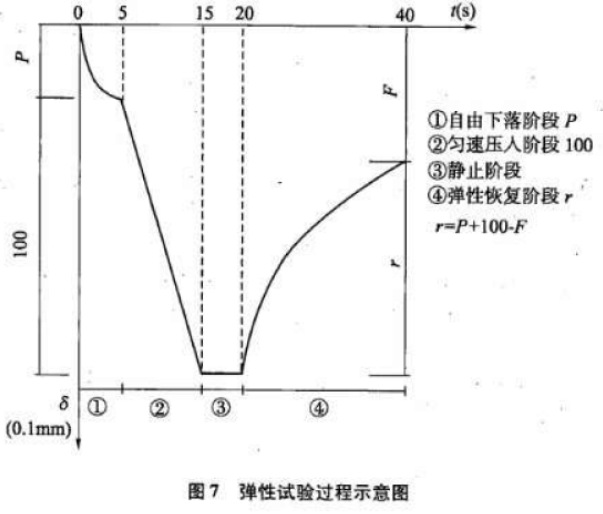

试验过程示意图见图7。

3路面橡胶沥青灌缝胶弹性试验仪试验结果

同一试件平行试验三次，测点之间距不应小于25mm,测点距试件边缘不应小于13mm。

同一试件三次平行试验结果的其中一个测定值与平均值之差符合®复性试验精度要求，即不超过平均值的15%时，取其平均值作为弹性试验结果。
