产品名称:公路土基现场CBR值测定仪承载板

发布时间:2018-09-20

产品型号:

产品特点:公路土基现场CBR值测定仪

本仪器根据JTJ059-95《公路路基路面现场测试规程》而设计制造,适用于在公路现场测定各种土基材料的现场CBR值。
公路土基现场CBR值测定仪承载板
二、土基现场CBR值测定仪工作原理:

本仪器是利用后轴承重不小于60KN的载重汽车,用千斤顶进行加荷,通过贯入杆测得贯入量及测力计测得

公路土基现场CBR值测定仪承载板的详细资料:

公路土基现场CBR值测定仪公路土基现场CBR值测定仪承载板

本仪器根据JTJ059-95《公路路基路面现场测试规程》而设计制造,适用于在公路现场测定各种土基材料的现场CBR值。

二、土基现场CBR值测定仪工作原理:公路土基现场CBR值测定仪承载板

本仪器是利用后轴承重不小于60KN的载重汽车,用千斤顶进行加荷,通过贯入杆测得贯入量及测力计测得的载荷重量,计算出土基现场的CBR值。

三、土基现场CBR值测定仪主要技术参数:

1、液压千斤顶100KN及球座

2、测力计:60KN

3、贯入杆:φ50mm、长度200mm

4、承载板:1.25kg/块×4块

5、贯入量程测定装置:平台及百分表

四、土基现场CBR值测定仪操作使用方法:公路土基现场CBR值测定仪承载板

1、将试验地点约直径30cm范围的表面找平,用毛刷刷尽浮土,如表面为粗粒土时,应撒布少许洁净的干砂填平,但不能覆盖全部土基避免形成一层。

2、按图设置本仪器,千斤顶上端装上球座及钢球,测力计上端旋入垫板,千斤顶及球座顶上汽车后轴上且调节至高度适中,贯入杆应与土基表面紧密接触。undefined


3、安装贯入量测定装置,将平台、表夹、百分表按图安装好。

4、在贯入位置安放4块1.25kg分开成半圆的承载板(共5kg).

5、调节测力计及贯入量百分表,调零,记录初始读数。

6、起动千斤顶,使贯入杆以慢速(约1mm/min)压入土基,当相应于贯入量为0.5、1.0、1.5、2.0、2.5、3.0、4.0、5.0、7.5、10.0及12.5mm时,分别读取测力计读数,根据情况,也可在贯入量达到7.5mm时结束试验。

7、卸除荷载移去测定装置。

8、在试验点下取样,测定材料含水量,在紧靠试验点旁边的适当位置,用灌砂法或环刀法测定土基的密度。

9、根据试验数据,填定现场CBR值测定记录表,计算现场CBR值。

将贯入试验得到的各级荷重数除以贯入断面积(19.625cm2)得到各级荷载压强(MPa)。CBR一般以贯入量2.5mm时测定值为准。当贯入量5.0mm时的CBR大于2.5mm时的CBR时,应重新试验,如重新试验仍然如此时,则以贯入量5.0mm时的CBR为准。

现场CBR=×100%

试中:P1- 荷载压强(MPa)

  P2  -标准压强。当贯入量为2.5mm时,为7MPa,当贯入量为5.0mm时为10.5MPa。

五、土基现场CBR值测定仪维护保养:

使用完毕后将测力计、百分表放入盒内保存,将千斤顶、贯入杆等装置清理干净,若长期不用,可适量涂油,防锈。

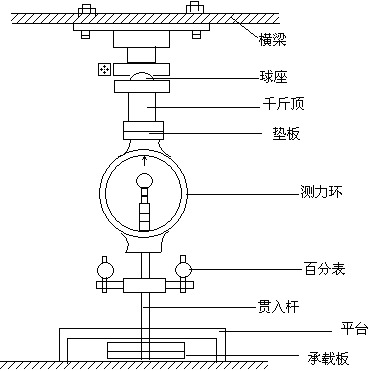

六、仪器简图:



七、土基现场CBR值测定仪装箱单:

1、横梁                     1根

2、千斤顶及球座             100KN    1套

3、测力环                   60KN      1只

4、垫 块                    1块

5、贯入杆入贯入量测定装置   1套

6、百分表                   2只

7、平台                     1只

8、荷载板                   1.25kg/块×4块

9、使用说明书               1份

10、合格证                  1张
